NSA-MXMM
스페셜 스펙
사용가능 방향
관련자료

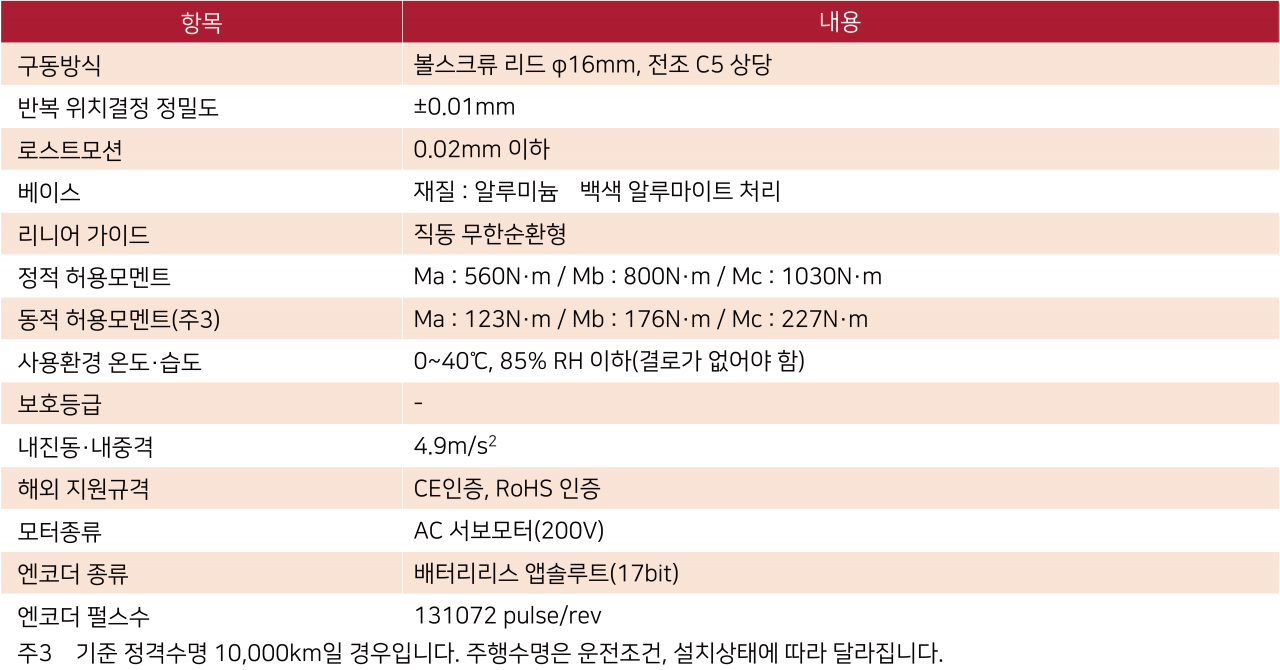

메인스펙1

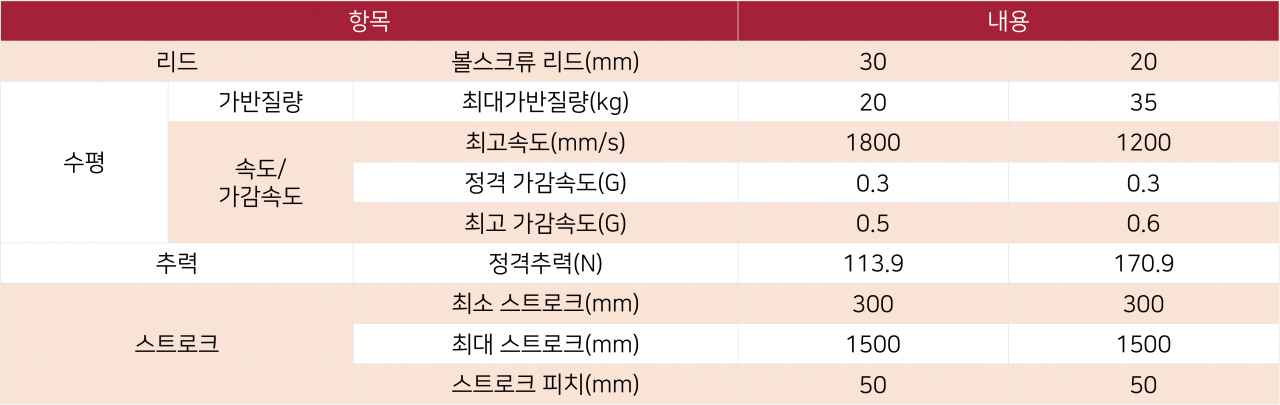

메인스펙2

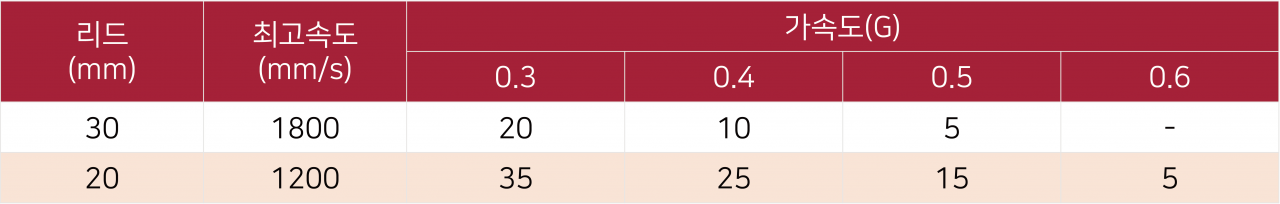

가반질량 단위는 kg입니다.
슬라이더 모멘트 방향

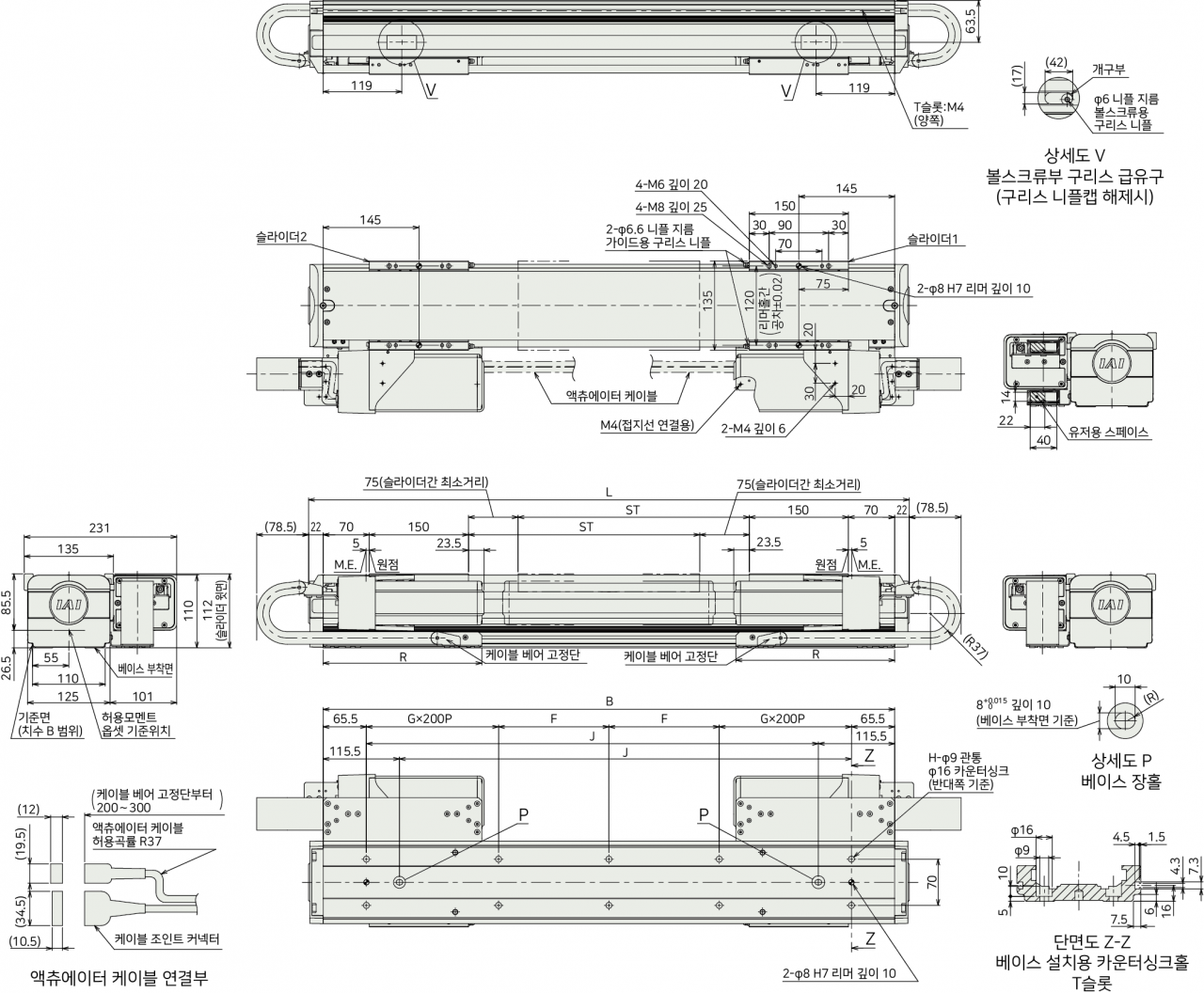

1. 표준 케이블베어 설치방향(표준 / CT3)
(주) 케이블 조인트 커넥터에는 모터 케이블 및 엔코더 케이블을 연결합니다.
케이블에 관한 자세한 내용은 NSA 카탈로그 「메인테넌스 부품」 을 참조해 주십시오.
(주) 원점복귀시 슬라이더가 M.E.까지 이동하므로 주변물과의 간섭에 주의해 주십시오.

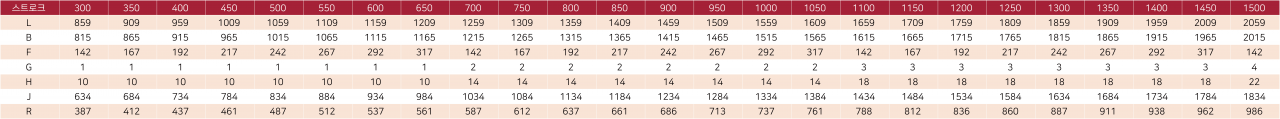

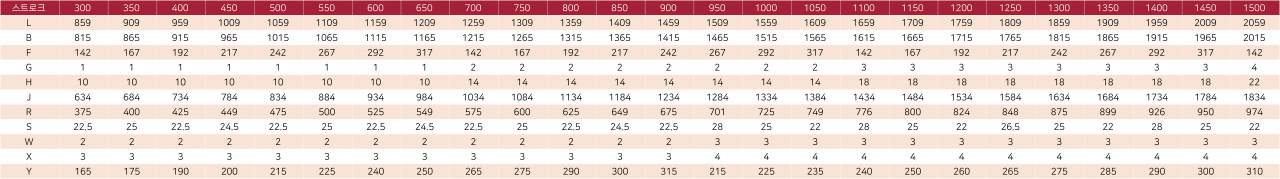

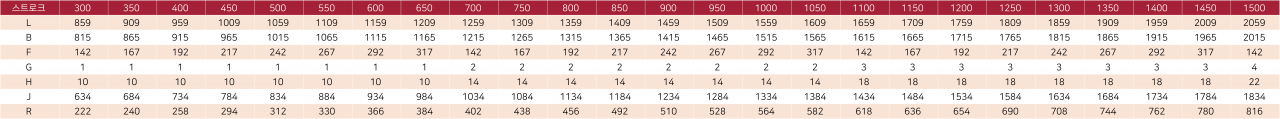

스트로크별 치수
스트로크별 질량
2. 유저용 케이블베어 설치방향(표준 / UM3)
(주) 케이블 조인트 커넥터에는 모터 케이블 및 엔코더 케이블을 연결합니다.
케이블에 관한 자세한 내용은 NSA 카탈로그 「메인테넌스 부품」 을 참조해 주십시오.
(주) 원점복귀시 슬라이더가 M.E.까지 이동하므로 주변물과의 간섭에 주의해 주십시오.

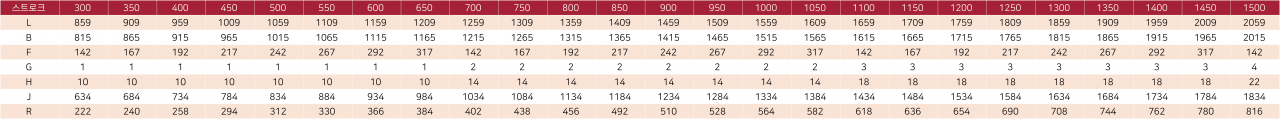

스트로크별 치수
스트로크별 질량
3. 확장 케이블베어 설치방향(가로세움 표준 / ET5)
※1 케이블베어가 팽창할 가능성이 있기 때문에, 여유공간을 확보해 주시기 바랍니다.
(주) 케이블 조인트 커넥터에는 모터 케이블 및 엔코더 케이블을 연결합니다.
케이블에 관한 자세한 내용은 NSA 카탈로그 「메인테넌스 부품」 을 참조해 주십시오.
(주) 원점복귀시 슬라이더가 M.E.까지 이동하므로 주변물과의 간섭에 주의해 주십시오.
스트로크별 치수
스트로크별 질량
4. 확장 케이블베어 설치방향(천장 표준 / ET7)
(주) 케이블 조인트 커넥터에는 모터 케이블 및 엔코더 케이블을 연결합니다.
케이블에 관한 자세한 내용은 NSA 카탈로그 「메인테넌스 부품」 을 참조해 주십시오.
(주) 원점복귀시 슬라이더가 M.E.까지 이동하므로 주변물과의 간섭에 주의해 주십시오.
스트로크별 치수
스트로크별 질량
