RCP2-RTCS/RTCSL

icon 스페셜 스펙
  • icon
  • icon
icon 사용가능 방향
  • icon
  • icon
  • icon
  • icon
icon 관련자료
  • icon
  • icon
  • icon

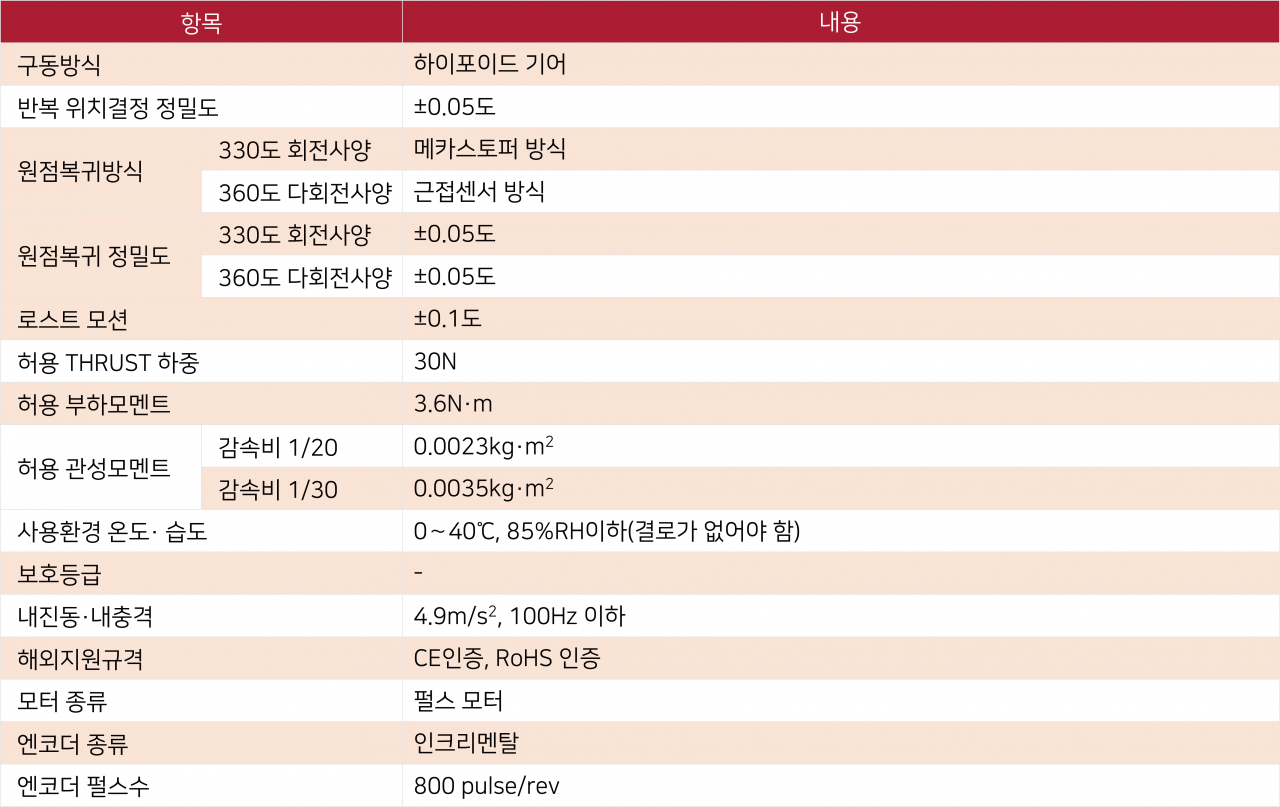

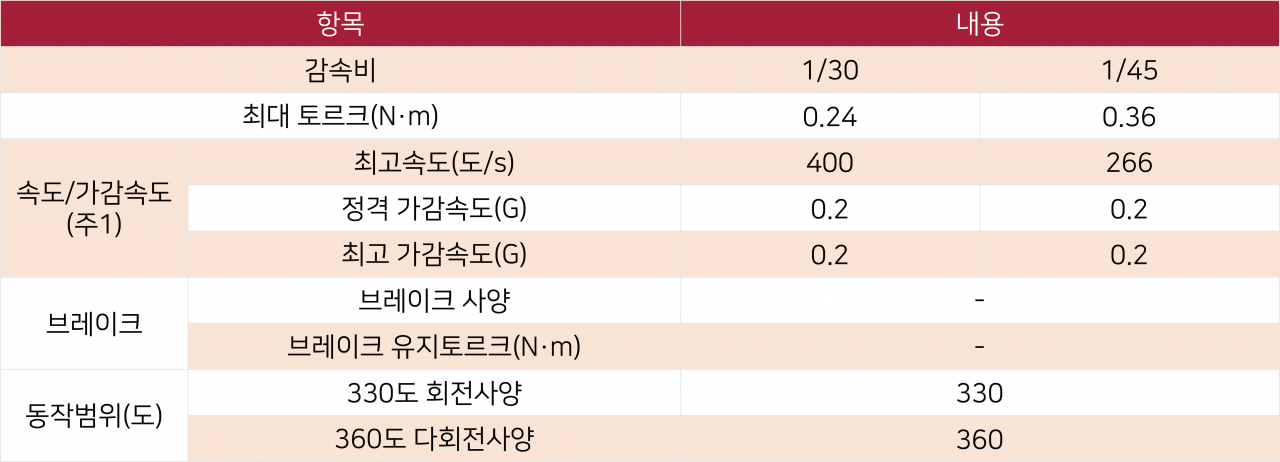

메인스펙1



메인스펙2

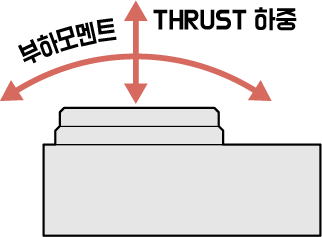

로터리타입 모멘트방향

-
-
속도와 출력토르크, 허용 관성모멘트 상관도

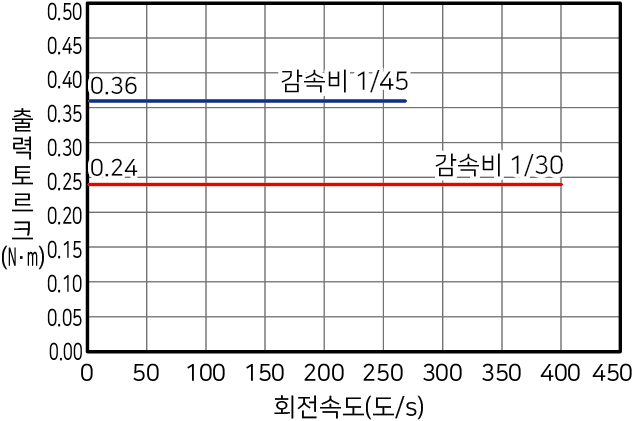

-회전속도와 출력토르크 상관도

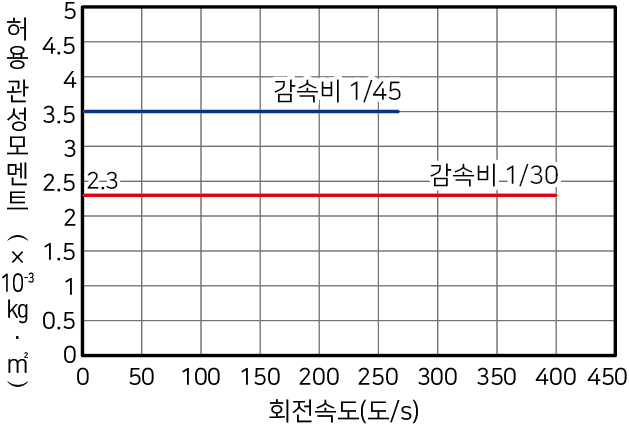

-회전속도와 허용 관성모멘트 상관도


원점복귀방법과 정회전방향

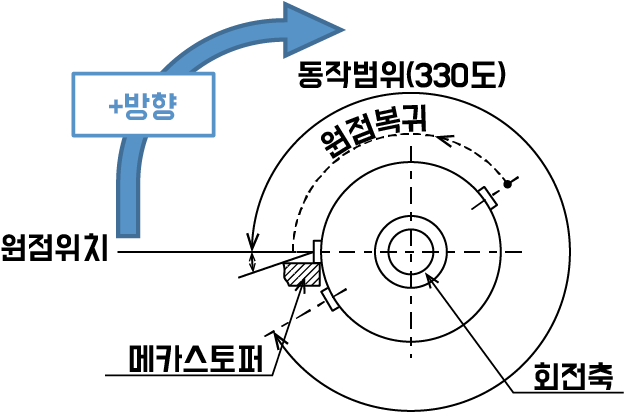

- 330도 회전사양





회전부 윗면에서 봤을 때, 시계방향 회전이 +방향이 됩니다. 원점복귀동작은 반시계방향으로 회전합니다.
메카스토퍼 위치를 검출하고 반전동작 후, 정지합니다. 원점복귀동작을 시계방향으로 하는것은 불가능합니다.

- 360도 다회전사양



회전부 윗면에서 봤을 때, 시계방향 회전이 +방향이 됩니다. 원점복귀동작은 반시계방향으로 회전합니다.
센서를 검출하여 θ범위(주의사항) 에서 동작한 후, 정지합니다.

*주의사항
원점복귀범위 θ : 약 40도(원점센서 검출거리에 따라 다소 오차가 있습니다. 기준값으로 참고해 주십시오.)


적재물형상 및 질량 기준

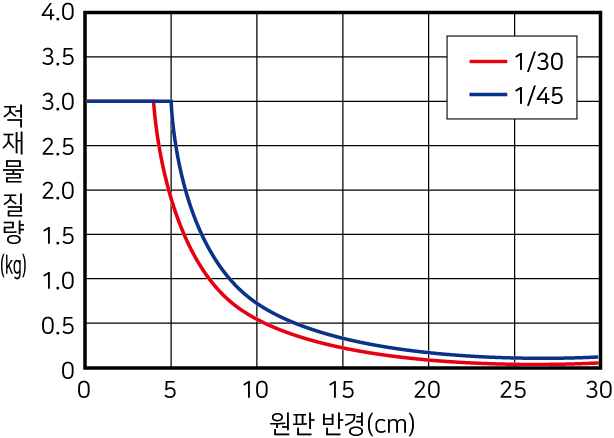

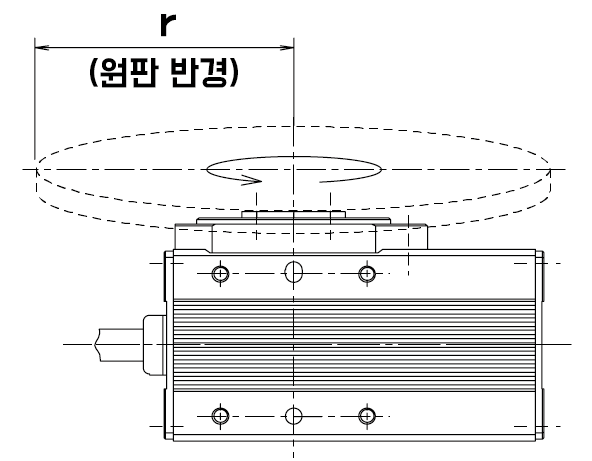

- 원판형태의 적재물의 중심이 출력축 중심이 될 경우

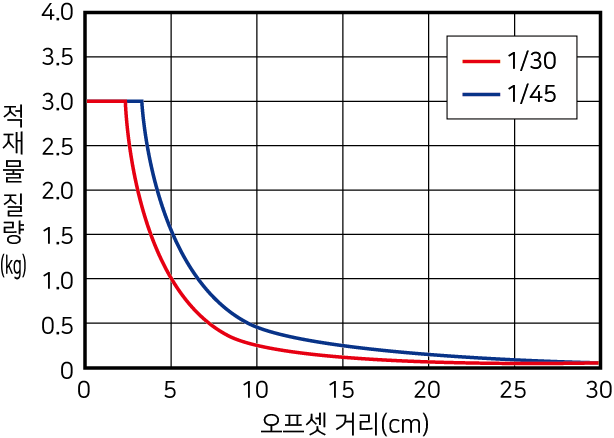

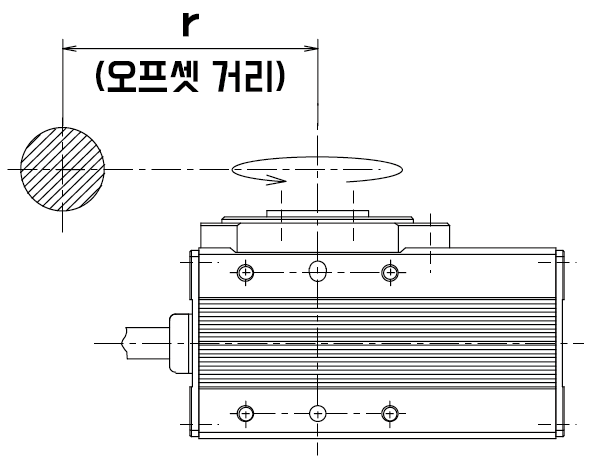

- 출력축 중심에서 오프셋한 적재물의 경우

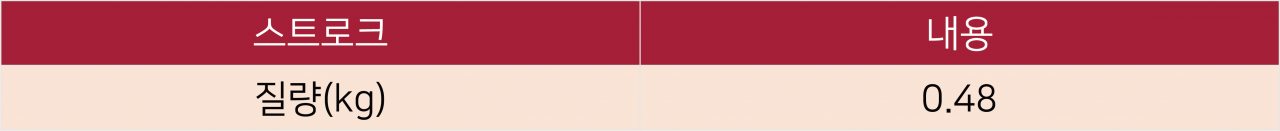

질량
