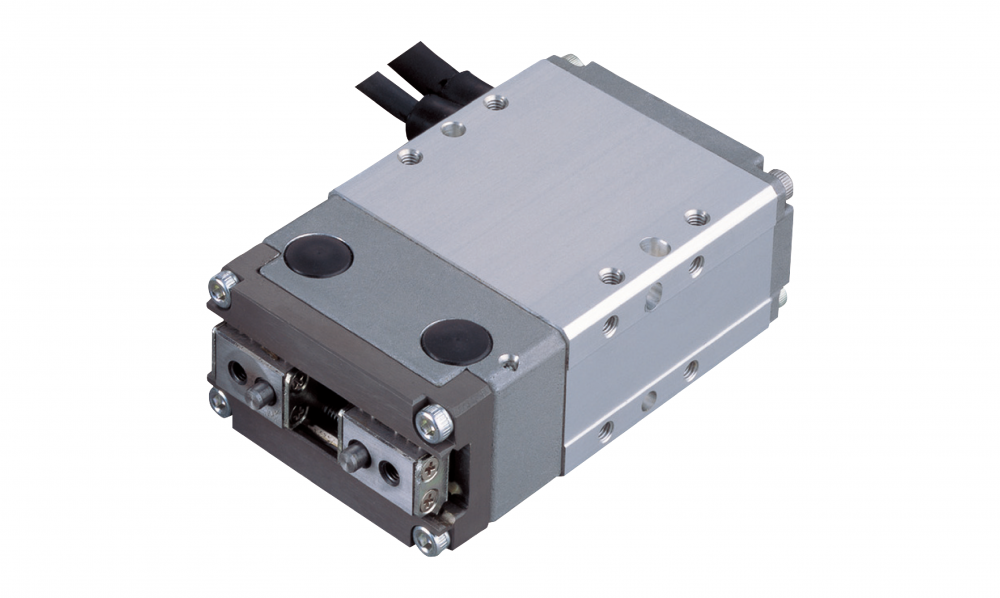

RCP2-GRSS

icon 스페셜 스펙
  • icon
  • icon
  • icon
  • icon
icon 사용가능 방향
  • icon
  • icon
  • icon
  • icon
icon 관련자료
  • icon
  • icon
  • icon

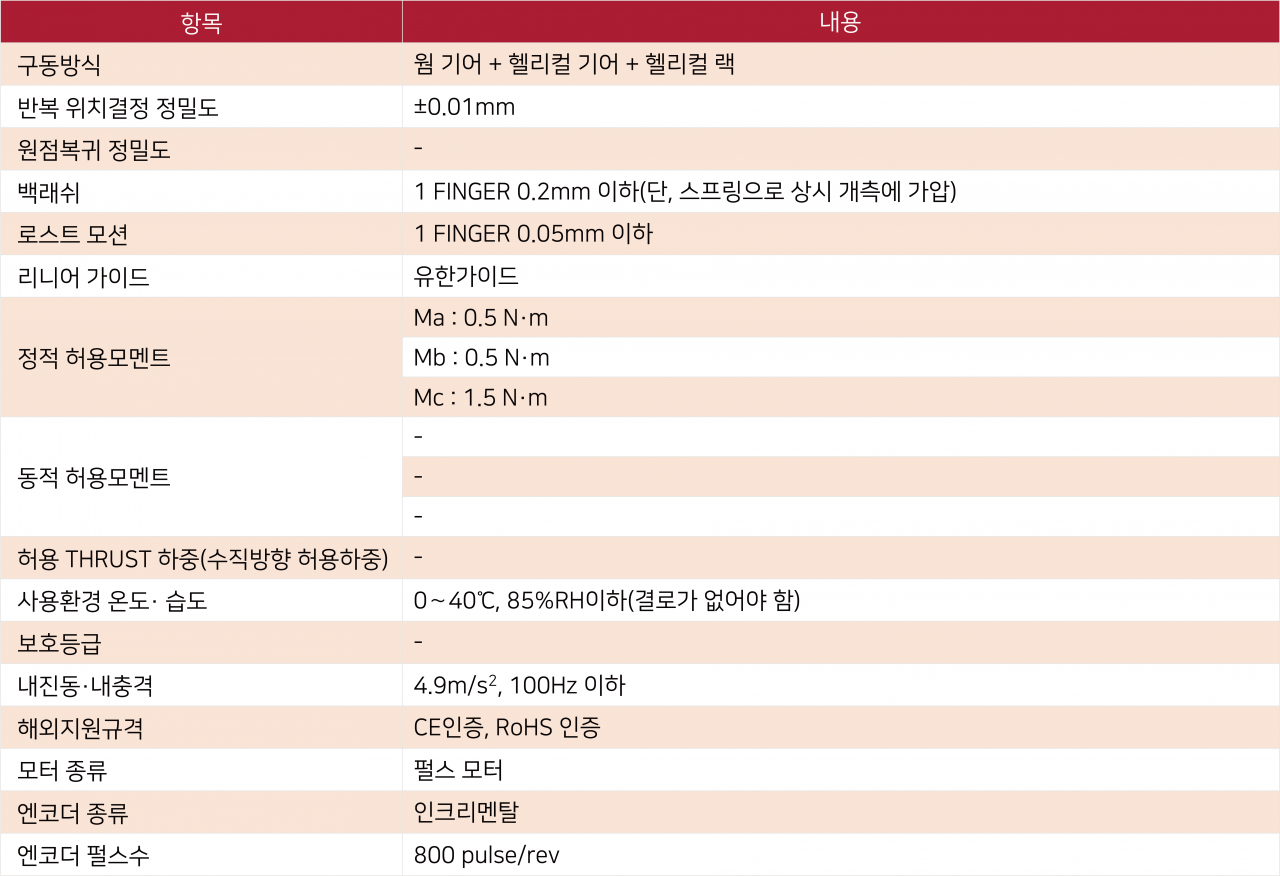

메인스펙1



메인스펙2


슬라이더 타입 모멘트방향
-
-

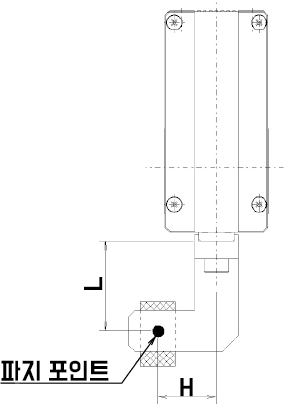

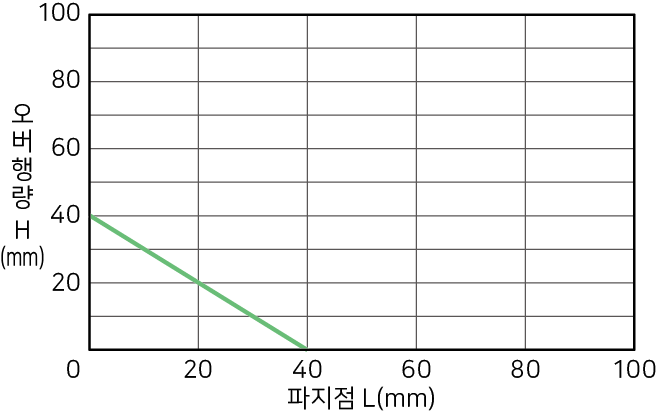

파지점거리 확인

- FINGER 설치면에서 파지포인트 까지의 거리(L,H)를, 그래프 범위내에서 사용해 주십시오.





*주의사항
제한범위를 초과할 경우 FINGER 습동부 등 기계내부에 과한 모멘트가 작용하여,
수명에 악영향을 주는 원인이 됩니다.

파지력

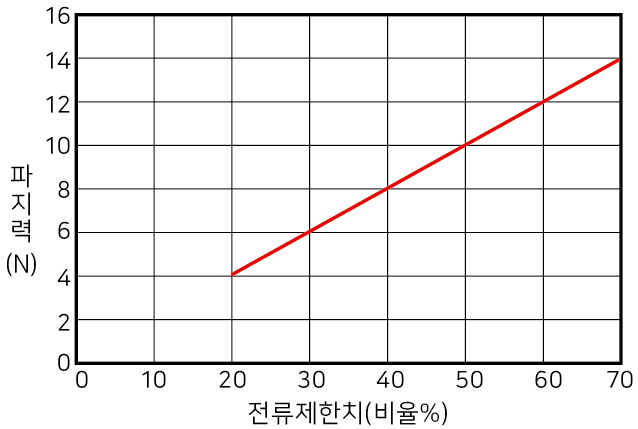

- 파지력과 전류제한치 상관도

*주의사항
- 파지력은 파지점거리(L, H)가 0인 경우의 합이며, 양 FINGER의 합계값 입니다.
- 기준값이므로, 최대 ±15% 정도의 오차가 있습니다.
- 파지(PUSH)를 할 경우 속도가 5mm/s 로 고정됩니다.

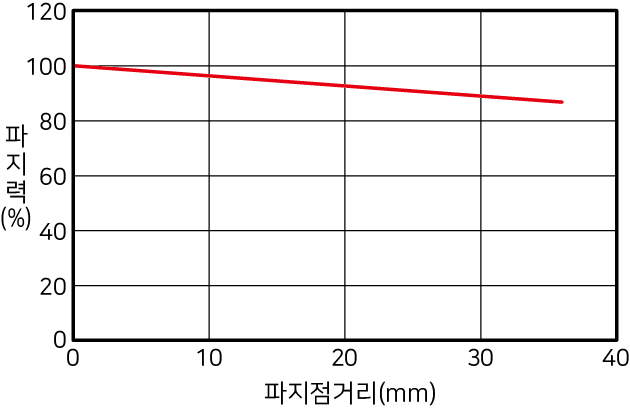

- 파지점거리와 파지력 기준


*주의사항
- 최대파지력을 100%로 하였을 때의 파지점거리에 따른 파지력을 나타냅니다.

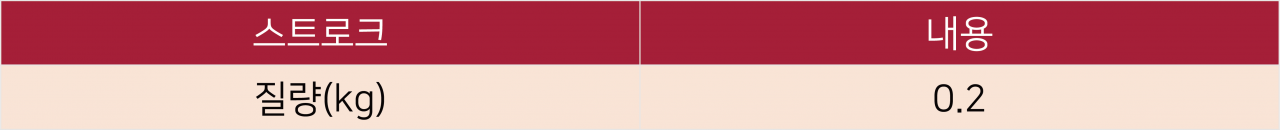

질량
