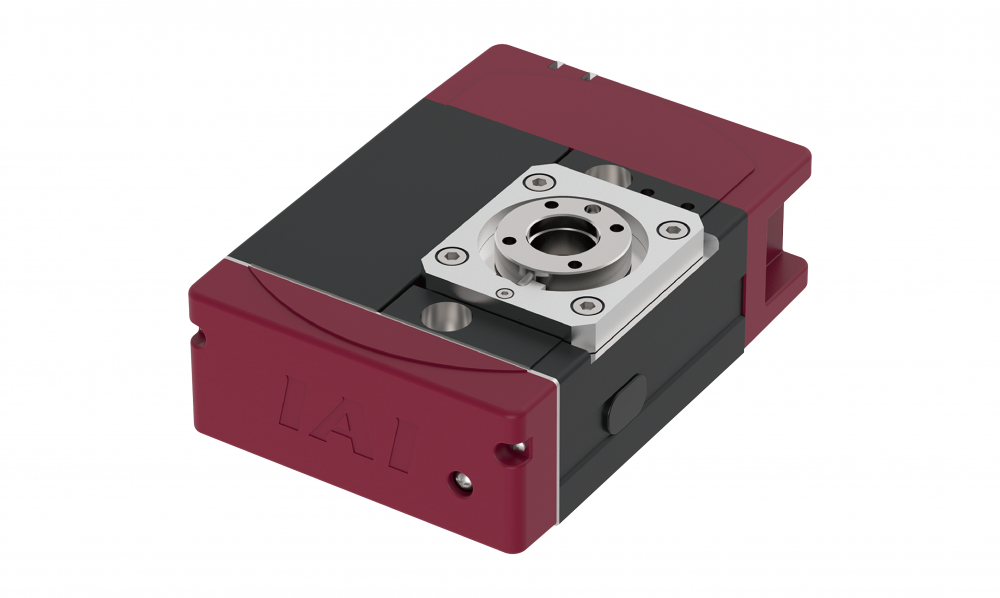

EC-RTC12

icon 스페셜 스펙
  • icon
  • icon
icon 사용가능 방향
  • icon
  • icon
  • icon
  • icon
icon 관련자료
  • icon
  • icon
  • icon

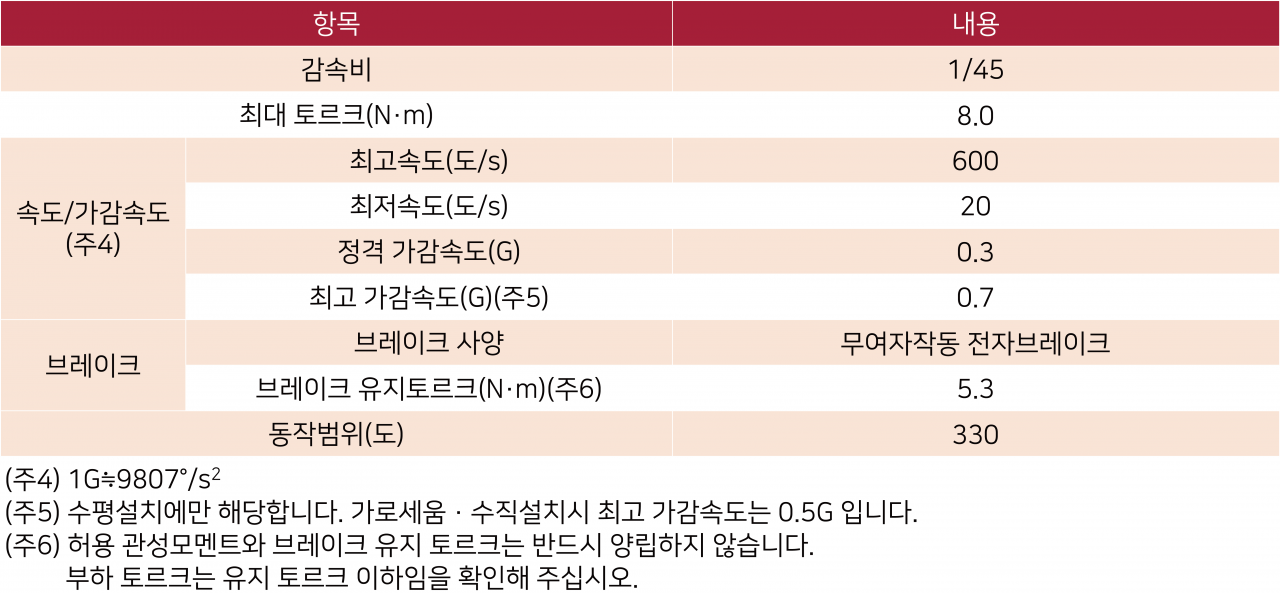

메인스펙1

메인스펙2
-
-

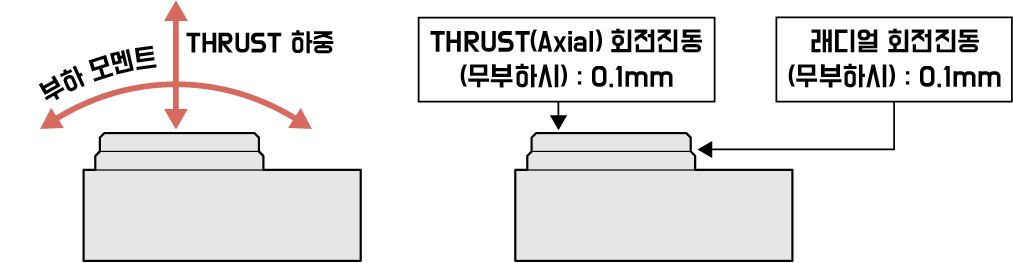

로터리타입 모멘트방향



속도와 출력토르크, 허용 관성모멘트 상관도

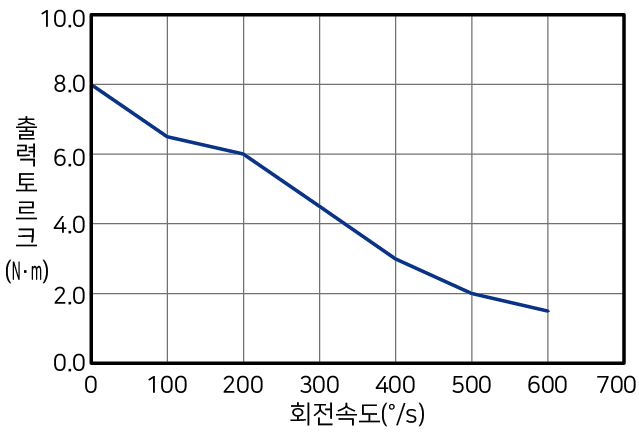

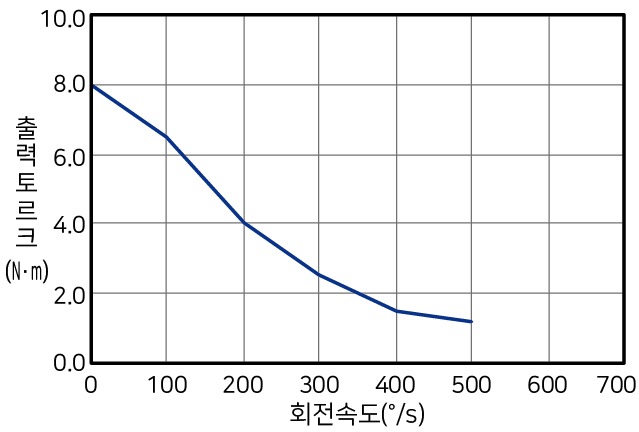

- 회전속도-출력토르크

1. 절전설정 무효


2. 절전설정 유효

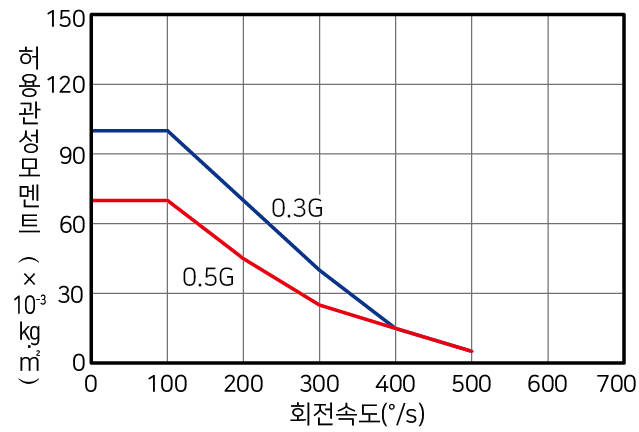

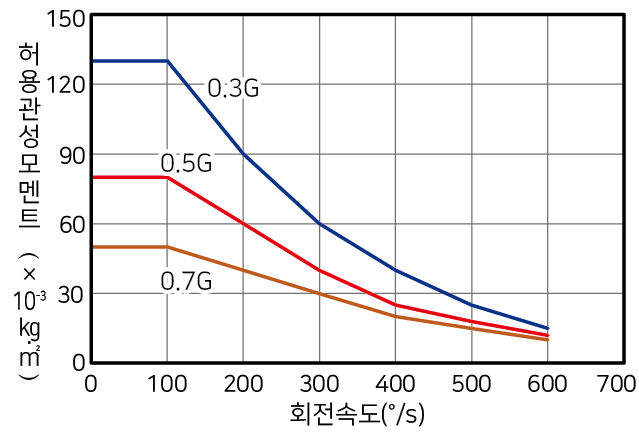

- 회전속도-허용 관성모멘트

1. 절전설정 무효
(주) 0.7G는 수평, 천장자세에서만 사용가능합니다.

2. 절전설정 유효
(주) 0.5G는 수평, 천장자세에서만 사용가능합니다.

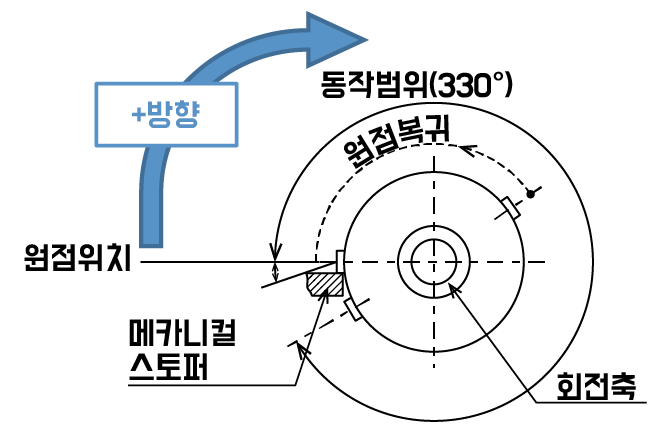

원점복귀방법과 정회전 방향


- 회전부를 위에서 봤을때, 시계방향 회전이 +방향입니다.
- 원점복귀동작은 반시계방향으로 회전합니다. 원점복귀동작은 시계방향으로 할 수 없습니다.
(주) 원점반대방향 옵션의 경우, 동작방향이 모두 반전됩니다.

적재물 형상과 질량기준

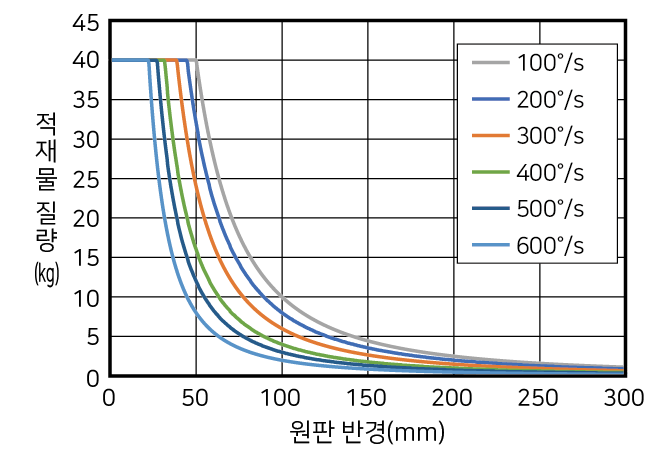

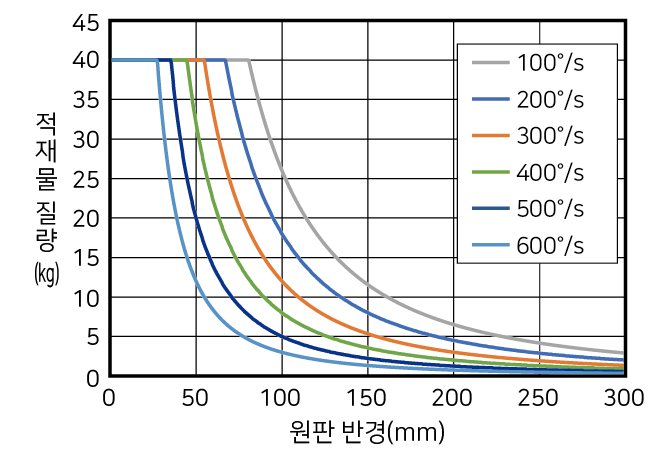

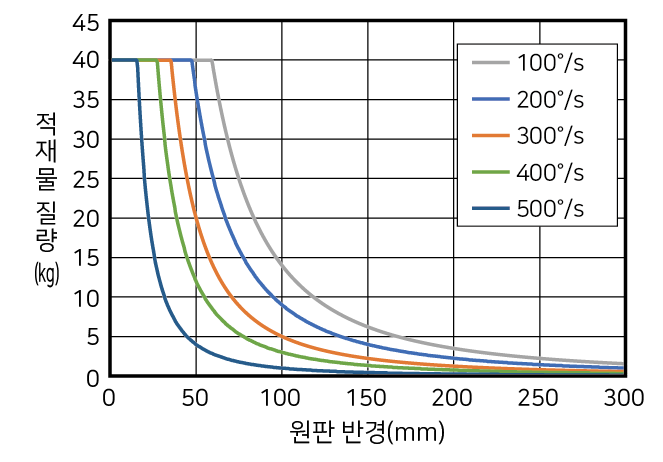

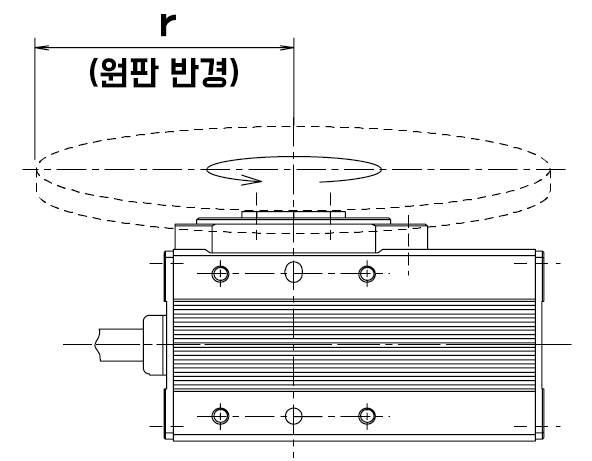

> 원판형 적재물의 중심이 출력축 중심과 동일한 경우



- 가속도 0.3G(절전설정 무효)

- 가속도 0.7G(절전설정 무효)

- 가속도 0.3G(절전설정 유효)

- 가속도 0.5G(절전설정 유효)

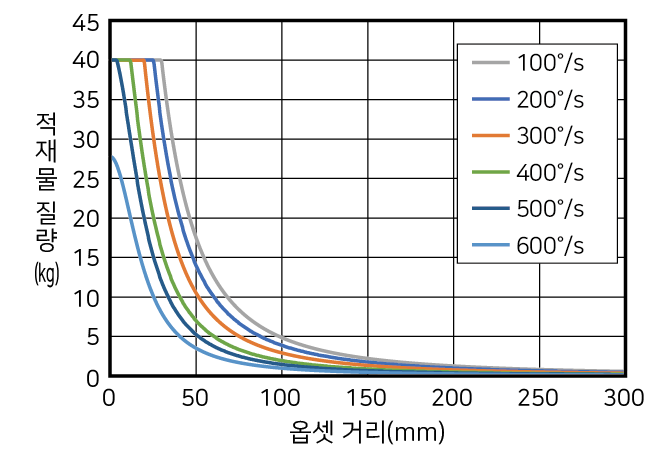

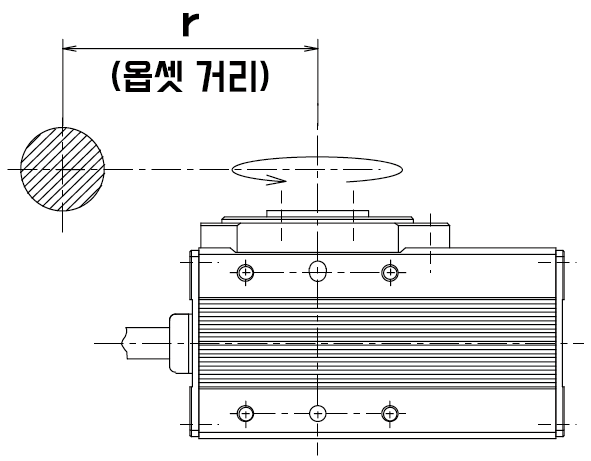

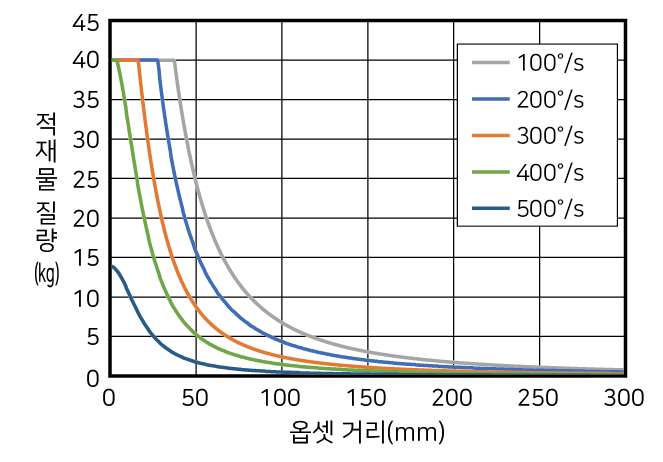

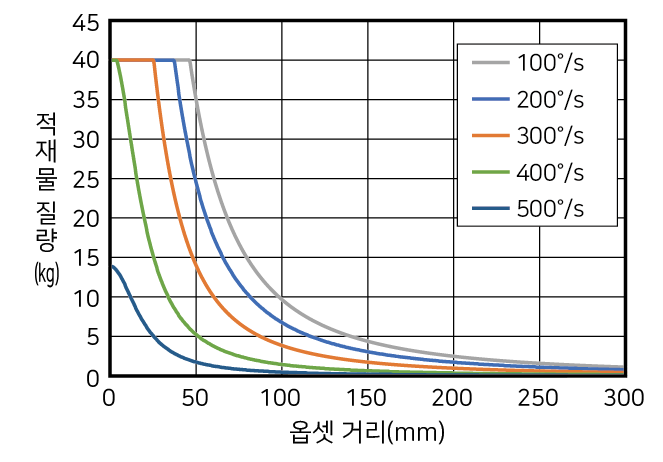

> 적재물의 중심이 출력축 회전중심에서 옵셋된 경우

- 가속도 0.3G(절전설정 무효)

- 가속도 0.7G(절전설정 무효)

- 가속도 0.3G(절전설정 유효)

- 가속도 0.5G(절전설정 유효)

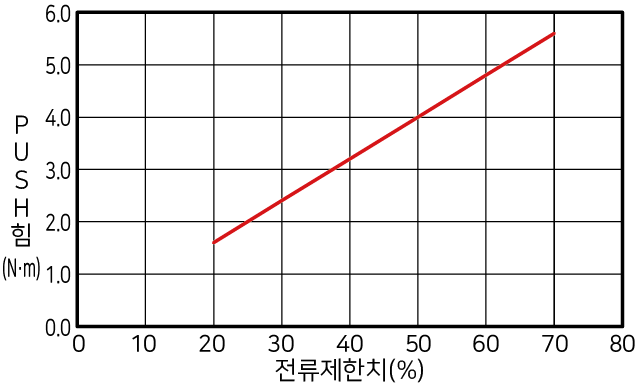

PUSH력과 전류제한치 상관도

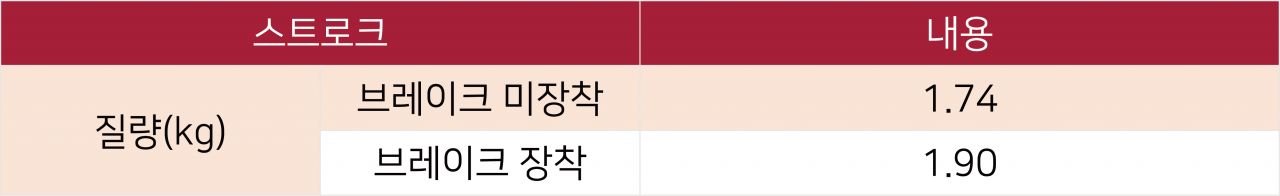

질량
