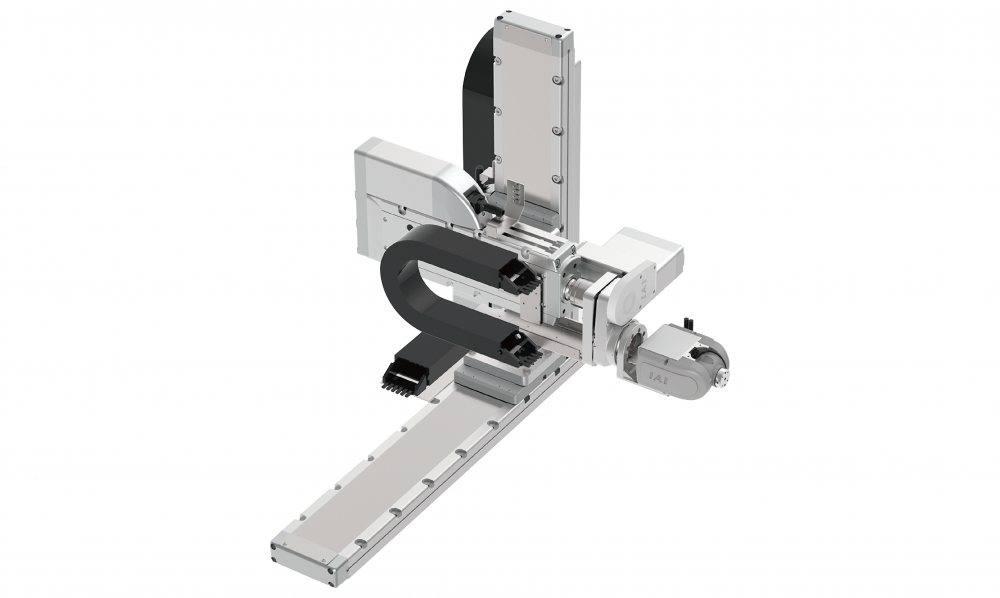

CRS-XZCY

icon 스페셜 스펙
  • icon
  • icon
icon 사용가능 방향
icon 관련자료
  • icon
  • icon
  • icon

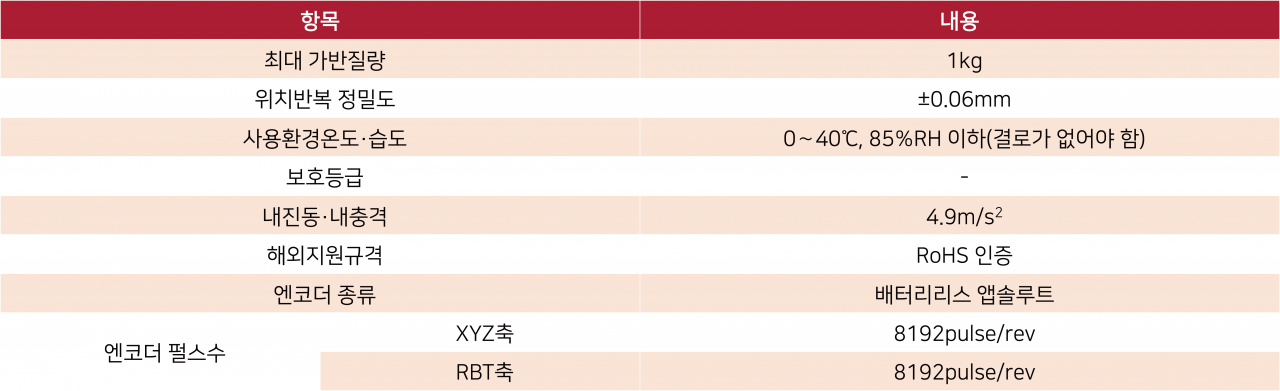

메인스펙

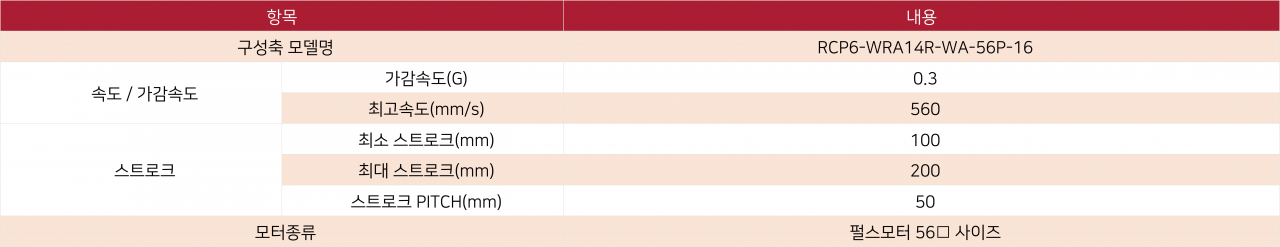

구성축스펙

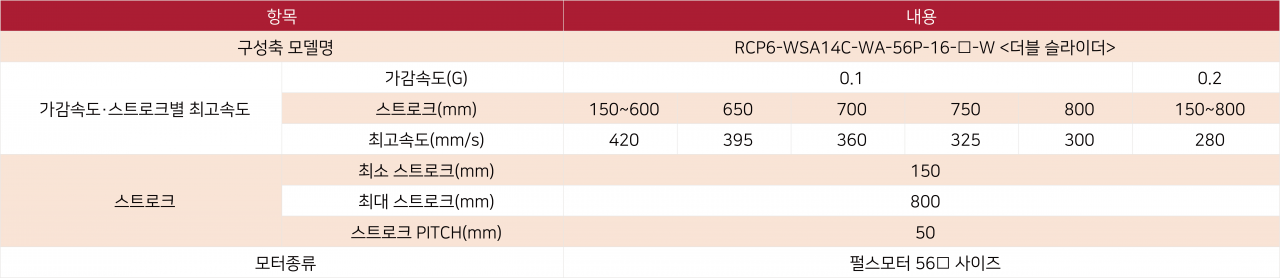

-X축

-Z축

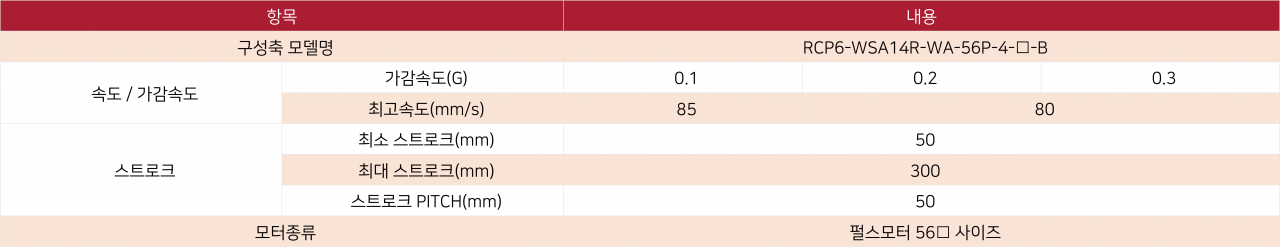

-Y축

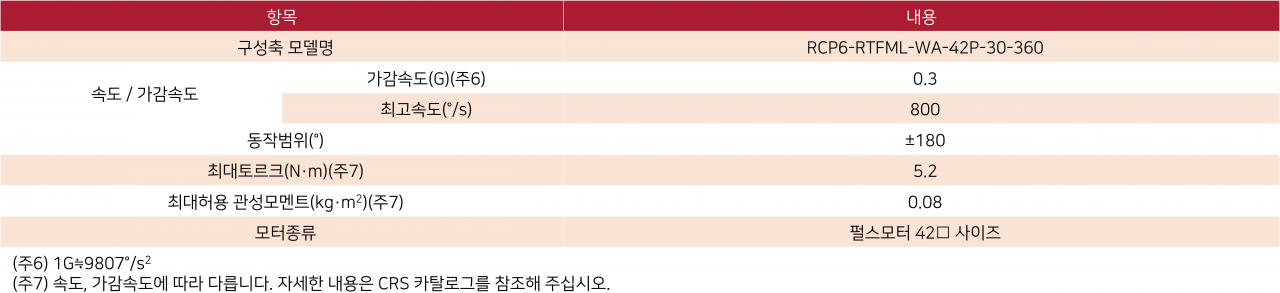

-R축

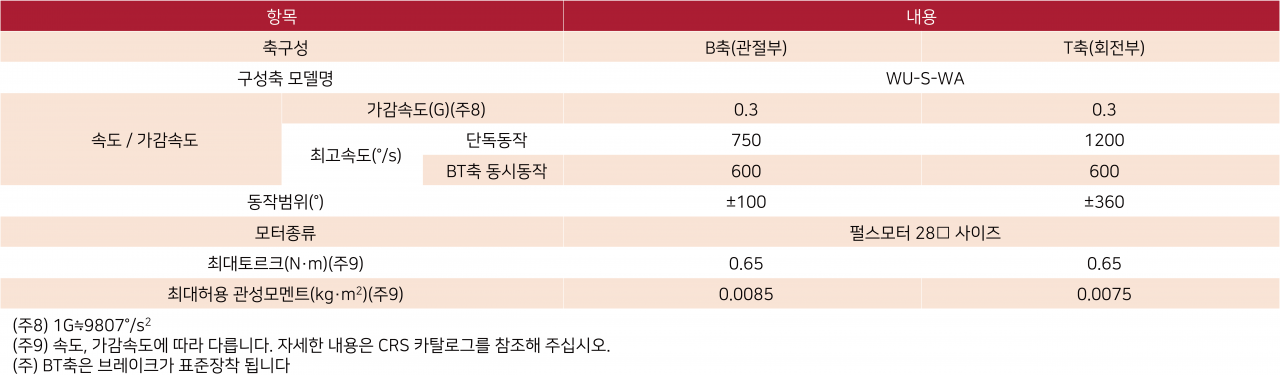

-BT축
-
-

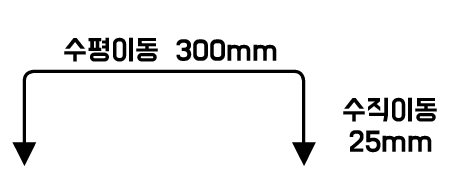

사이클타임 조건

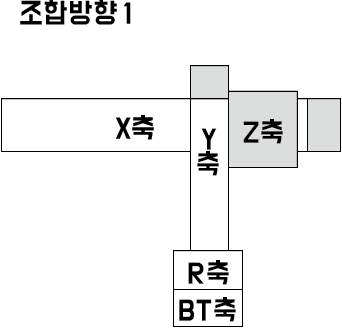

조합방향

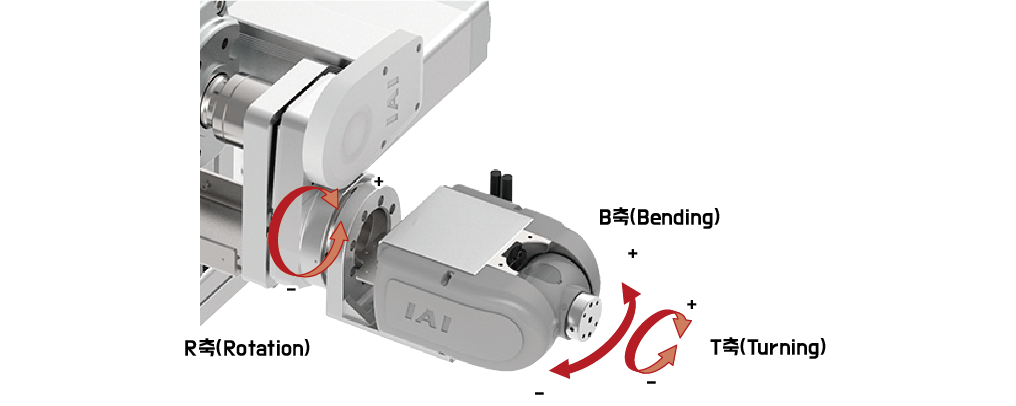

회전축(R축) / WU축(BT축) 동작방향


스트로크별 치수

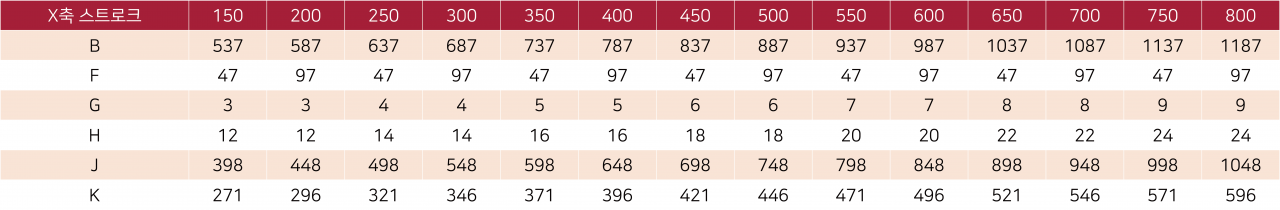

- X축 스트로크

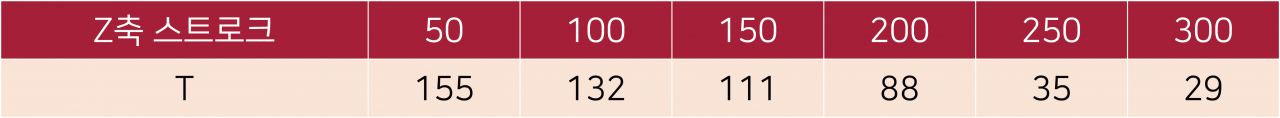

- Z축 스트로크

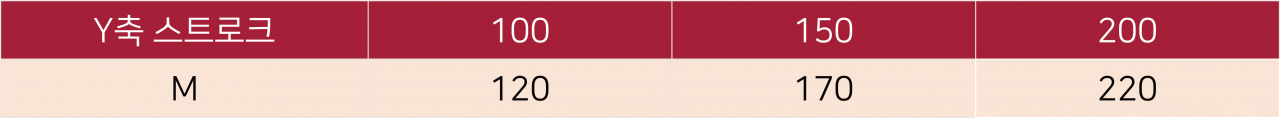

- Y축 스트로크

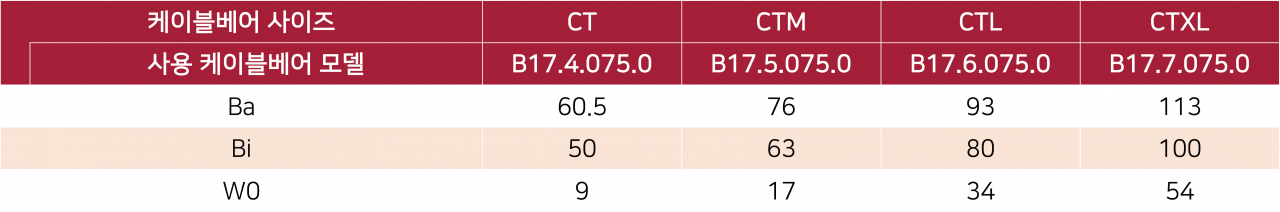

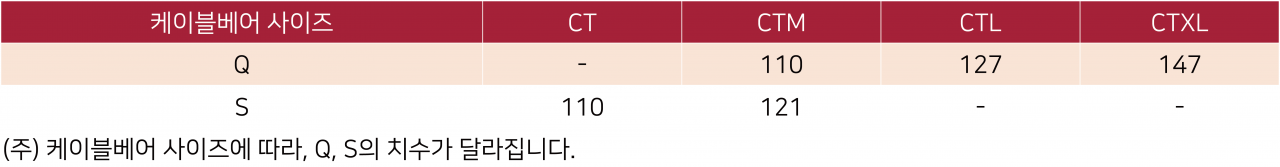

- 케이블 베어 사이즈

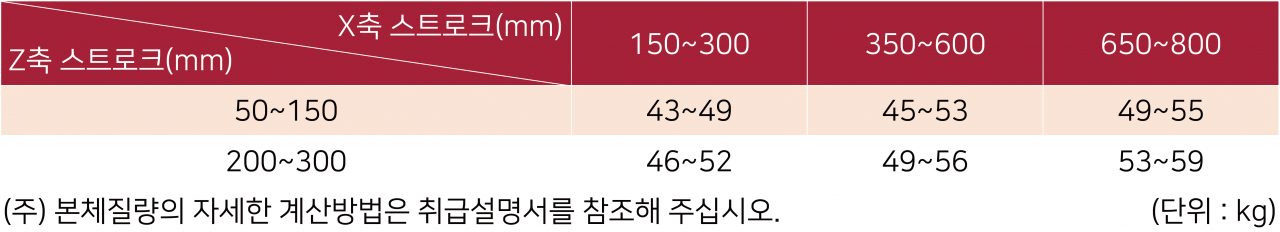

스트로크별 질량


케이블 베어 도면

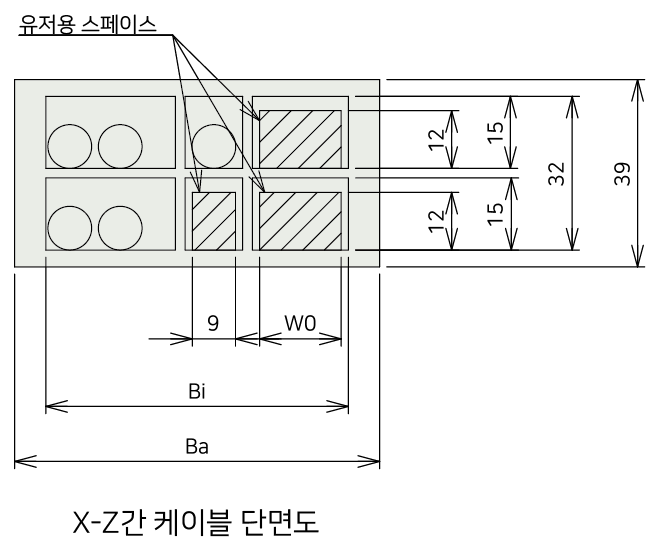

1. X-Z간 케이블 단면도

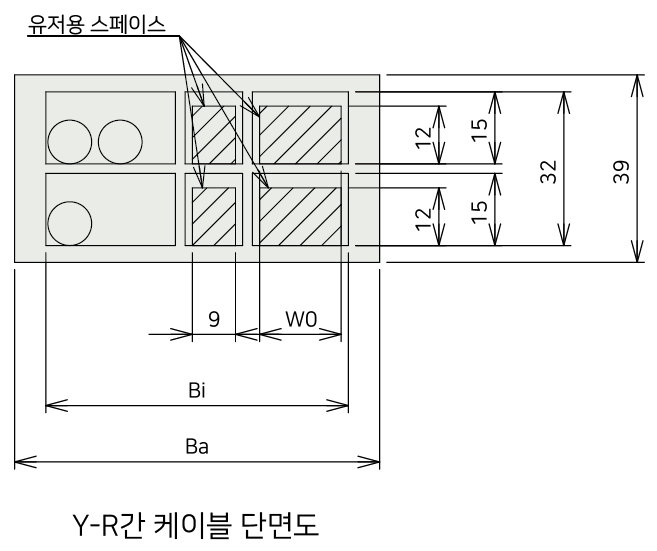

2. Y-R간 케이블 단면도

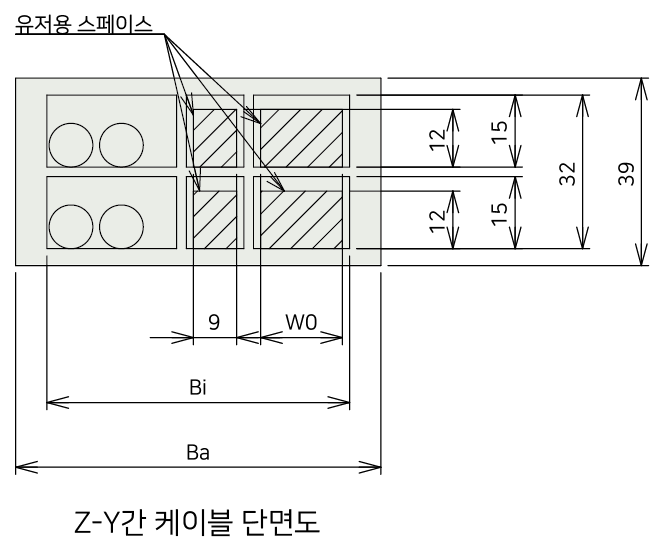

3. Z-Y간 케이블 단면도
